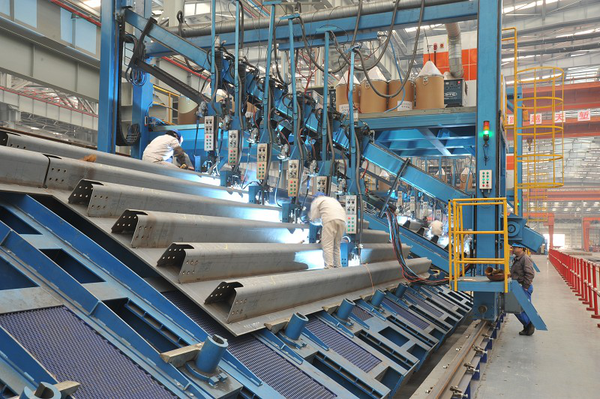

U肋外焊机
✔U肋板多头焊接，焊接效率高
✔焊缝熔深稳定、外观成型良好
✔可以进行数字化工厂配置
技术参数
产品型号 | KR-UH |
底板宽度 | ≤4500mm |
底板长度 | ≤18000mm |
底板厚度 | 12-40mm |
U肋板高度 | ≤320mm |
U肋板宽度 | 300-550mm |
U肋板厚度 | 6-12mm |
U肋板与底板夹角 | 106° |
坡口角度 | 46° |
每块底板U肋数量 | 1-6 |
U肋中心距 | 500-900mm |
自动焊接速度 | 200-1000mm/min |
工装车运行速度 | 200-5000mm/min(无极可调) |
角焊缝熔深 | ≥5mm |
直线重复精度 | ±0.3mm/10m |
焊接电源电流 | 0-630A |
设备尺寸 | 44*8.6*8m |
产品优势
自动化程度高：自动焊缝追踪，双边同时同步电机驱动，自动完成U肋的焊接过程
设备稳定性强：龙门式结构，刚性好，伺服双驱，运行平稳，无极变频调速
焊接精度高：U肋板多头焊接，焊接效率高，摇摆斜胎架，使处于船形位焊接，焊缝熔深稳定、外观成型良好
数字化生产：可与其他设备连线，预留MES接口，进行数字化工厂配置
